ACL 基础

　　访问控制列表ACL（Access Control List）是由一条或多条规则组成的集合。所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等。

　　ACL本质上是一种报文过滤器，规则是过滤器的滤芯。设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。

ACL 基本原理

此处均转自华为官网中AR系列配置指南——ACL 配置，点击此处查看完整内容。

ACL 的组成

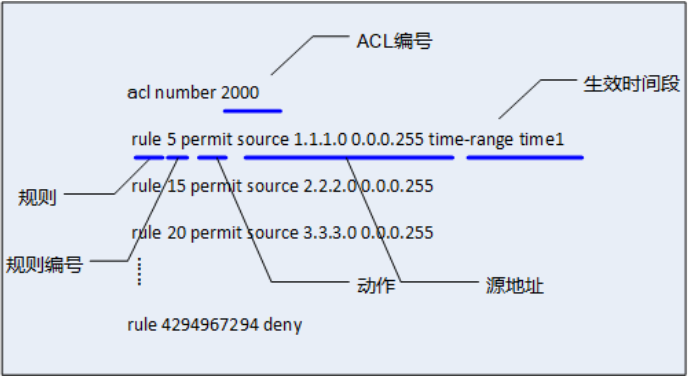

　　ACL由一系列规则组成，通过将报文与ACL规则进行匹配，设备可以过滤出特定的报文。ACL的结构组成，如下图所示：

• ACL编号：使用数字或者名称来标识ACL
  • 使用数字标识ACL：不同的类型的ACL使用不同的数字进行标识。
  • 使用名称标识ACL：可以使用字符来标识ACL，就像用域名代替IP地址一样，更加方便记忆。
• 规则：即描述匹配条件的判断语句
  • 规则编号：用于标识ACL规则，所有规则均按照规则编号从小到大进行排序
  • 动作：包括permit/deny两种动作，表示设备对所匹配的数据包接受或者丢弃。
  • 匹配项：ACL定义了极其丰富的匹配项。包括生效时间段、IP协议（ICMP、TCP、UDP等）、源/目的地址以及相应的端口号（21、23、80等）。

ACL 分类

　　基于ACL规则定义方式的划分如下。

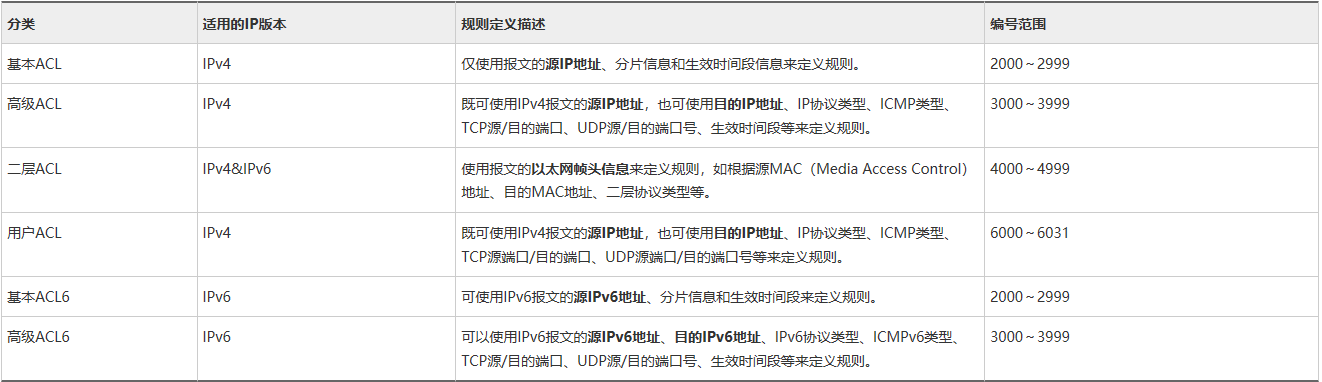

　　随着ACL技术的发展，其种类越来越丰富，根据其不同的规则和使用场景，常用的可分为以下几类：

• 基本ACL
• 高级ACL
• 二层ACL
• 用户ACL

ACL 匹配机制

配置示例

该示例中只涉及高级ACL。点击了解更多相关配置命令及配置举例，这里不一一赘述。

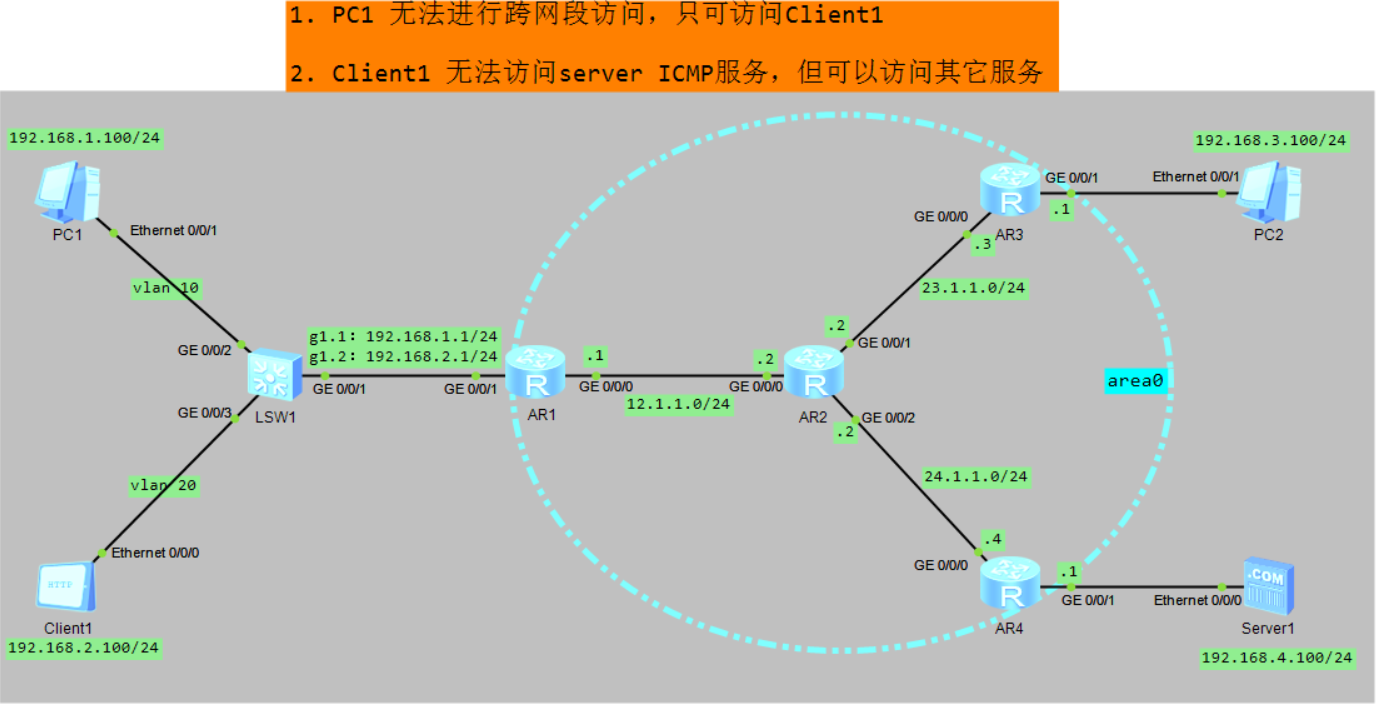

　　如下图，该网络可以正常互相通信，PC和Client可达任意网段。图中橙色部分是我们要去实现的功能，提前完成的配置如下：

1. PC1和Client1各属VLAN10和VLAN20下。
2. 借助AR1实现单臂路由，使PC1和Client1互相访问。
3. 蓝色框区域采用OSPF，同属区域area0。

检查相关配置

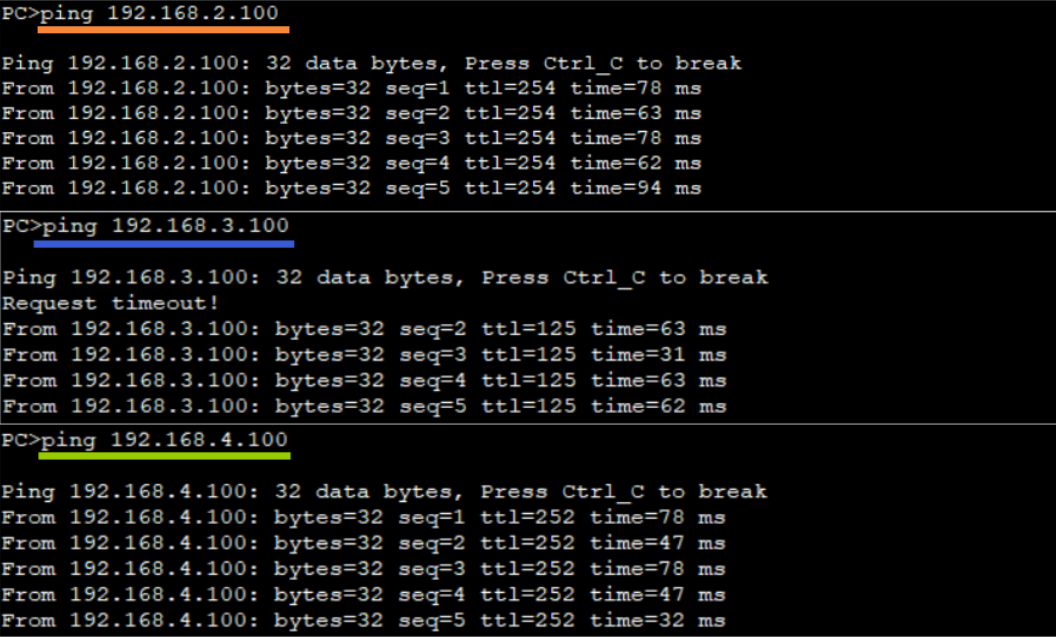

(1) PC1 访问各网段设备

(2) Client1 访问 PC1

配置相应的 ACL 规则

　　为ACL设置相关规则的时候，需要了解流量数据的出口和入口，若我们假设配置的单臂路由那一块为我们的内部网络，那么访问外网时R2的g0/0/0就相当流量的入接口（inbound），其余两个接口就是出接口（outbound）。为了方便实验，我们将在 R2 的 g0/0/0 接口下进行ACL配置。

　　查看要求我们知道此时需要匹配两条规则且基本ACL是无法满足第二条规则，于是我们采用高级ACL，值得注意的是一个接口下只能运行一个ACL列表，不能同时运行多个。所以我们将这两条匹配规则写在一个ACL列表下。

<R2>system view
[R2]acl 3999
[R2-acl-adv-3999]rule deny 1 source 192.168.2.100 0 destination 192.168.4.100 0
[R2-acl-adv-3999]rule deny ip source 192.168.1.100 0 destination any
[R2-acl-adv-3999]int g0/0/0
[R2-GigabitEthernet0/0/0]traffic-filter inbound acl 3999

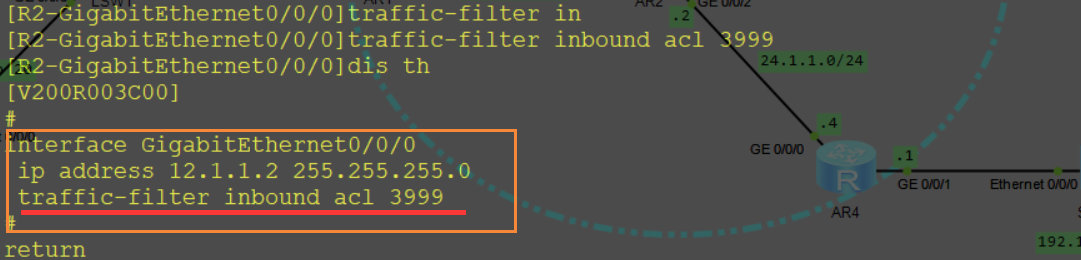

查看当前接口下的配置，我们刚刚写的ACL已经在当前接口下生效。

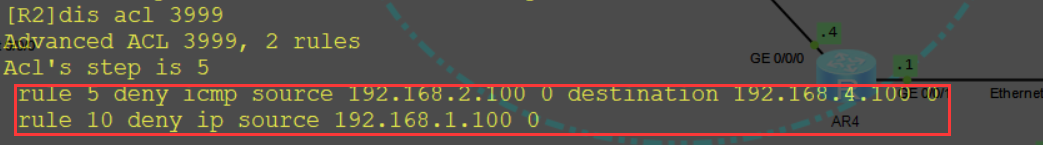

随便查看下我们写的ACL列表，确认无误。

配置验证

1. PC1 无法进行跨网段访问，只可访问Client1

当前可直接去ping线路上的R2的g0/0/0，只要它不通即可。

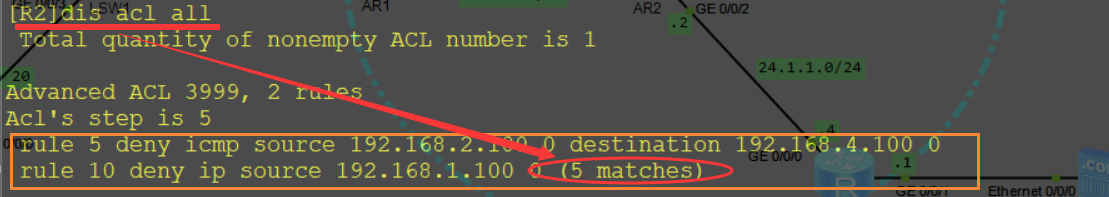

　　为验证ACL是否匹配，还额外ping了R1的g0/0/0，当然也可以通过display acl all 查看当前ACL命中次数。

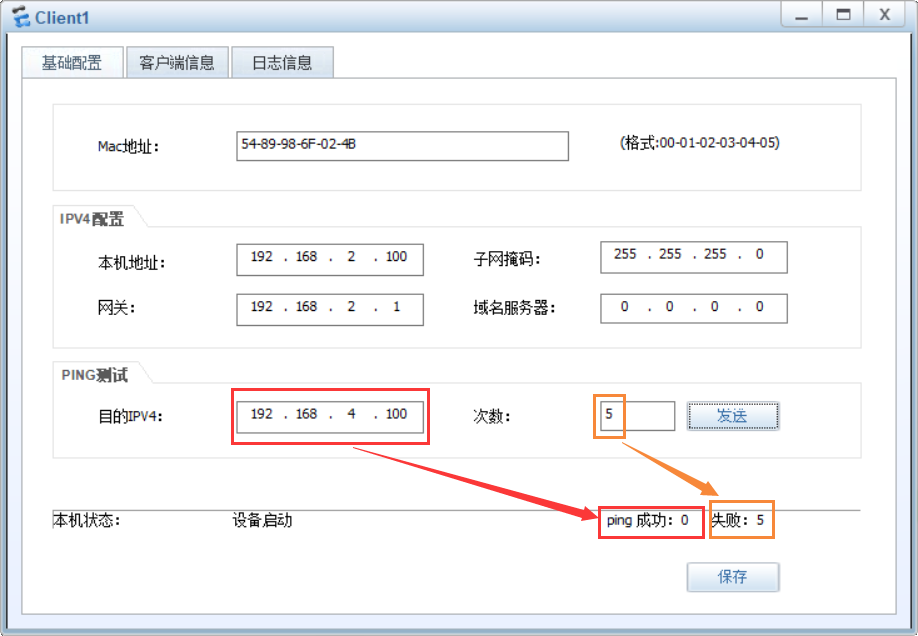

2. Client1 无法访问 server ICMP服务，但可以访问其它服务

　　使用ping可以向网络主机发送 ICMP 回显请求。它用来检查网络是否通畅或者网络连接速度快慢，从而判断网络是否正常。

　　这里很明显可以看到我们设置ACL已经匹配规则，无法ping通该地址。当然也可以选择别的地址进行“ping测试”，这里就不再进行演示…

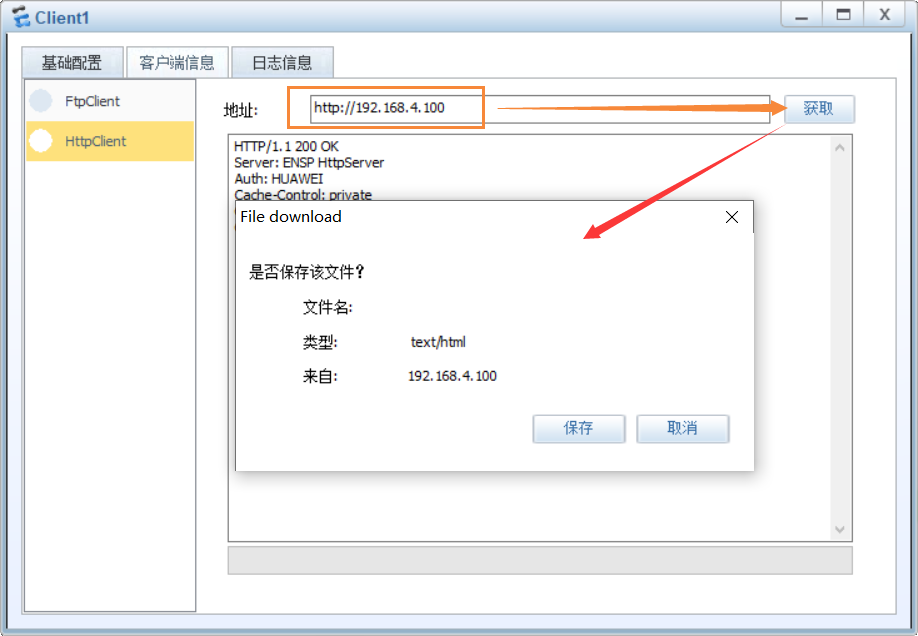

　　现在我们再去访问该地址上的服务。首先服务器上启动某个服务（我选择的是HTTP服务，文件根目录随便选），随后请求该服务，看到弹出的界面——访问成功！

配置文件

SW1：

#
sysname SW1
#
vlan batch 10 20
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 20
#

R1

#
 sysname R1
#
interface GigabitEthernet0/0/0
 ip address 12.1.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
#
interface GigabitEthernet0/0/1.1
 dot1q termination vid 10
 ip address 192.168.1.1 255.255.255.0
 arp broadcast enable
#
interface GigabitEthernet0/0/1.2
 dot1q termination vid 20
 ip address 192.168.2.1 255.255.255.0
 arp broadcast enable
#
ospf 100 router-id 1.1.1.1
 area 0.0.0.0
  network 12.1.1.0 0.0.0.255
  network 192.168.1.0 0.0.0.255
  network 192.168.2.0 0.0.0.255
#

R2：

#
 sysname R2
#
acl number 3999
 rule 5 deny icmp source 192.168.2.100 0 destination 192.168.4.100 0
 rule 10 deny ip source 192.168.1.100 0
#
interface GigabitEthernet0/0/0
 ip address 12.1.1.2 255.255.255.0
 traffic-filter inbound acl 3999
#
interface GigabitEthernet0/0/1
 ip address 23.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 24.1.1.2 255.255.255.0
#
ospf 100 router-id 2.2.2.2
 area 0.0.0.0
  network 12.1.1.0 0.0.0.255
  network 23.1.1.0 0.0.0.255
  network 24.1.1.0 0.0.0.255
#

R3：

#
 sysname R3
#
interface GigabitEthernet0/0/0
 ip address 23.1.1.3 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.3.1 255.255.255.0
#
ospf 100 router-id 3.3.3.3
 area 0.0.0.0
  network 23.1.1.0 0.0.0.255
  network 192.168.3.0 0.0.0.255
#

R4：

#
 sysname R4
#
interface GigabitEthernet0/0/0
 ip address 24.1.1.4 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.4.1 255.255.255.0
#
ospf 100 router-id 4.4.4.4
 area 0.0.0.0
  network 24.1.1.0 0.0.0.255
  network 192.168.4.0 0.0.0.255
#

参考文献

1. 华为官网：园区交换机（AR系列路由器 > 配置指南 - 安全 > ACL配置）
2. IP知识百科：ACL
